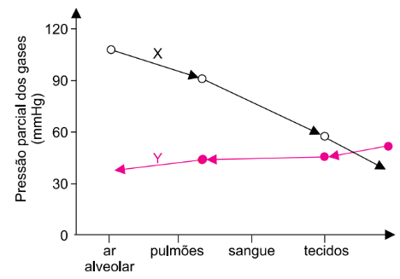

Analise o gráfico que representa a variação da pressão parcial de dois gases respiratórios no ar alveolar e em diferentes regiões do corpo humano.
a) Quais são os gases representados, respectivamente, pelas curvas X e Y no gráfico?
b) Cite o órgão do sistema nervoso central responsável pelo controle involuntário dos movimentos respiratórios. Que alteração química no sangue é percebida por esse órgão que o faz estimular o aumento do ritmo respiratório?
