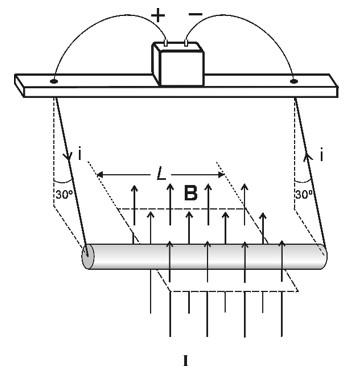

O Professor Nogueira montou, para seus alunos, a demonstração de magnetismo que se descreve a seguir e que está representada na Figura I.
Uma barra cilíndrica, condutora, horizontal, está pendurada em um suporte por meio de dois fios condutores ligados às suas extremidades. Esses dois fios são ligados eletricamente aos pólos de uma bateria.
Em um trecho de comprimento L dessa barra, atua um campo magnético B, vertical e uniforme.
O módulo do campo magnético é de 0,030 T, o comprimento L = 0,60 m e a corrente elétrica na barra é de 2,0 A.
Despreze a massa dos fios.
Nessas circunstâncias, a barra fica em equilíbrio quando os fios de sustentação estão inclinados 30º em relação à vertical.
Na Figura II, está representada a mesma barra, agora vista em perfil, com a corrente elétrica entrando na barra, no plano do papel.
1. Considerando essas informações, ESBOCE, na Figura II, o diagrama das forças que atuam na barra e IDENTIFIQUE os agentes que exercem cada uma dessas forças.
2. DETERMINE a massa da barra.
