Questão
Universidade Federal do Rio Grande do Norte - UFRN
2017
Fase Única
VER HISTÓRICO DE RESPOSTAS
4000186885

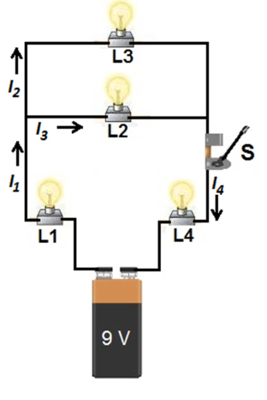

Um circuito elétrico misto é composto de quatro pequenas lâmpadas incandescentes idênticas (de mesma resistência) representadas por L1, L2, L3 e L4, uma bateria de 9,0 V, uma chave liga-desliga, S, e fios elétricos para ligação, conforme representados na figura ao lado.



Se, num dado momento, a chave é ligada, e as correntes I1, I2, I3 e I4 passam a percorrer o circuito conforme representadas na figura, então,
A
as correntes representadas por I3 e I2 serão diferentes e as lâmpadas L3 e L2 brilharão com mesma intensidade.
B
as correntes representadas por I2 e I4 serão iguais e as lâmpadas L2 e L3 brilharão com diferentes intensidades.
C
as correntes representadas por I1 e I3 serão diferentes e as lâmpadas L1 e L4 brilharão com mesma intensidade.
D
as correntes representadas por I4 e I1 serão iguais e as lâmpadas L4 e L1 brilharão com diferentes intensidades.
