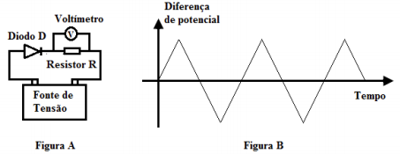

O circuito mostrado na figura A é montado, utilizando uma fonte de tensão com diferença de potencial variável ao longo do tempo, um resistor R, um voltímetro V e um diodo D. O gráfico da figura B indica a diferença de potencial da fonte de tensão em função do tempo. Considere todos os equipamentos ideais.

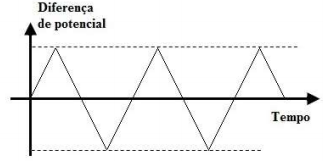

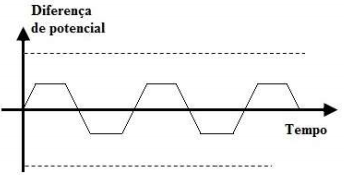

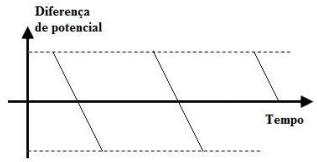

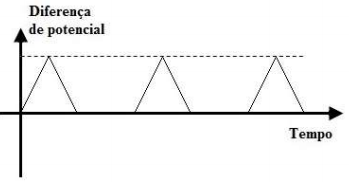

Qual gráfico representa a leitura do voltímetro ao longo do tempo ?
