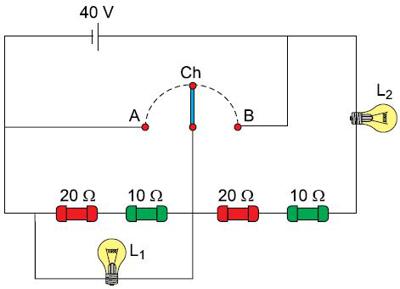

O circuito representado é constituído por quatro resistores ôhmicos, um gerador ideal, uma chave Ch de resistência elétrica desprezível e duas lâmpadas idênticas, L₁ e L₂, que apresentam valores nominais de tensão e potência iguais a 40 V e 80 W cada. A chave pode ser ligada no ponto A ou no ponto B, fazendo funcionar apenas uma parte do circuito de cada vez.
Considerando desprezíveis as resistências elétricas dos fios de ligação e de todas as conexões utilizadas, calcule as potências dissipadas pelas lâmpadas L₁ e L₂, quando a chave é ligada no ponto A. Em seguida, calcule as potências dissipadas pelas lâmpadas L₁ e L₂, quando a chave é ligada no ponto B.
