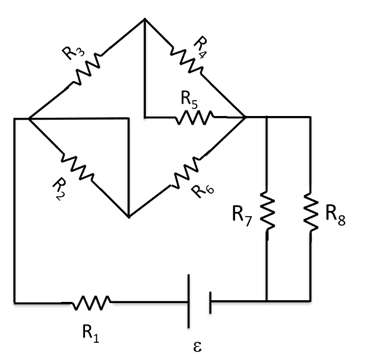

Ao dimensionar um circuito elétrico, é necessário avaliar as quedas de tensão e correntes elétricas associadas a cada componente do circuito. Para realizar a leitura destas grandezas faz uso de amperímetros A e voltímetros V. Uma bateria ideal, de força eletromotriz ℰ, é conectada a um conjunto de resistores (R₁, R₂, R₃, R₄, R₅, R₆, R₇ e R₈), conforme a figura.

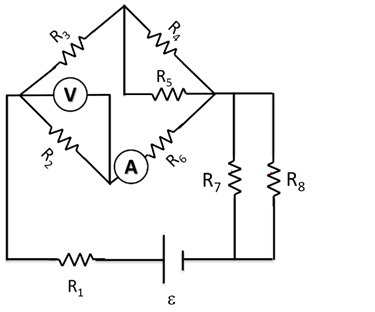

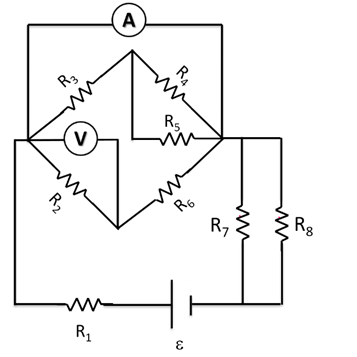

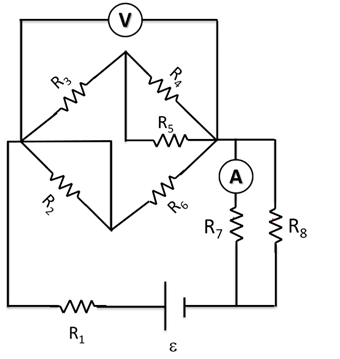

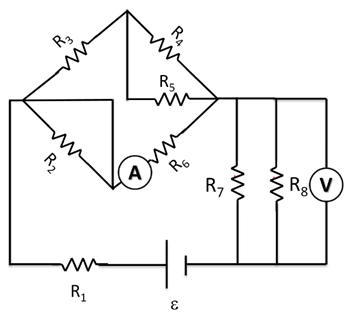

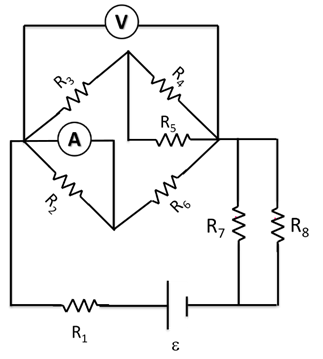

Se desejamos medir a corrente elétrica e a queda de potencial associada ao resistor R₆, então a configuração adequada dos instrumentos de medida é a apresentada em:
