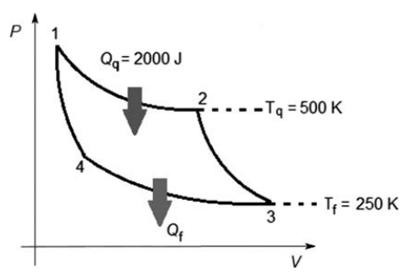

A figura é um diagrama pressão (P) versus volume (V) de um ciclo de Carnot típico a ser obedecido por uma máquina reversível para que ela tenha o melhor rendimento possível. Um exemplo hipotético desse tipo de máquina é o motor do automóvel do personagem Batmam, o chamado batmóvel. Com relação ao diagrama e considerando que o combustível do batmóvel se comporte como um gás ideal, julgue o item.

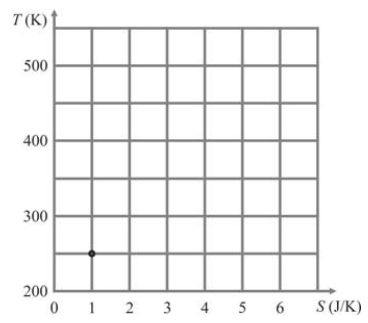

Utilizando a figura a seguir, faça uma representação gráfica da temperatura T versus entropia S do ciclo de Carnot apresentado no diagrama. Para isso, use como ponto inicial do seu gráfico o par ordenado (1 J/K, 250 K) marcado na figura.
