No equilíbrio A ⇋ B , a transformação de A em B é endotérmica. Esse equilíbrio foi estudado, realizando-se três experimentos.
Experimento = X Condições = a 20 ºC, sem catalisador
Experimento = Y Condições = a 100 ºC, sem catalisador
Experimento = Z Condições = a 20 ºC, com catalisador
O gráfico abaixo mostra corretamente as concentrações de A e de B, em função do tempo, para o experimento X.

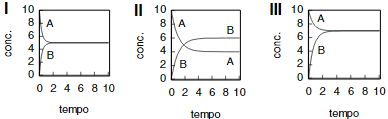

Examine os gráficos abaixo.
Aqueles que mostram corretamente as concentrações de A e de B, em função do tempo, nos experimentos Y e Z são, respectivamente,
