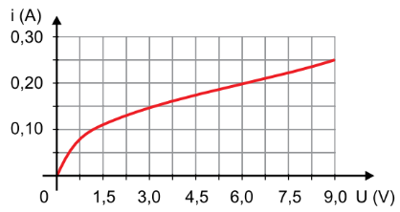

O gráfico mostra a variação da corrente elétrica que se estabelece em determinado tipo de lâmpada não ôhmica em função da diferença de potencial aplicada entre seus terminais.

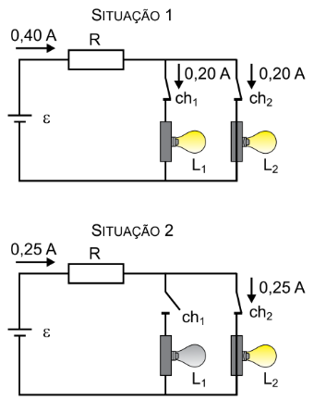

Duas lâmpadas desse tipo, L₁ e L₂, uma bateria ideal, de força eletromotriz ε, um resistor ôhmico, de resistência R, e duas chaves interruptoras, ch₁ e ch₂, compõem um circuito elétrico. Nesse circuito, quando as duas lâmpadas estão acesas, a corrente elétrica no resistor é de 0,40 A (situação 1), e, quando apenas uma das lâmpadas está acesa, a corrente no resistor passa a ser de 0,25 A (situação 2).


A resistência elétrica do resistor é igual a
A
10 Ω.
B
30 Ω.
C
15 Ω.
D
20 Ω.
E
50 Ω.
