A imagem expressa o registro de um momento sublime do ginasta brasileiro Arthur Zanetti, captado na última olimpíada realizada no Rio de Janeiro, em uma das posições consideradas mais difíceis na execução da prova nas argolas.

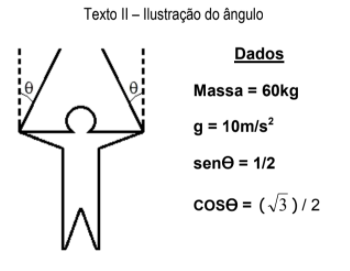

Considerando os textos I e II,
a) desenhe o diagrama de forças que atuam sobre o atleta, desprezando a resistência do ar.
b) calcule o peso do atleta.
c) calcule a tração em uma das cordas.
d) calcule a tração nas duas cordas.
