O lançamento de disco é um dos esportes olímpicos mais tradicionais, fazendo parte do calendário desde os primeiros jogos no final do século XIX. Esse esporte avalia a força e a potência do atleta, além de sua técnica. Incrivelmente, o recorde masculino dessa modalidade não é batido há vinte e seis anos, quando o alemão Jürgen Schult cravou 74,08 m. Na física, o estudo do lançamento de disco pode ser modelado como um lançamento oblíquo, ou seja, uma composição de dois movimentos; na direção vertical, desenvolve o movimento uniformemente variado (cuja aceleração é a gravitacional), e, na direção horizontal, o movimento é retilíneo uniforme, em que a velocidade é constante.

Disponível em: http://www.quimica.seed.pr.gov.br. Acesso em: 30 de julho de 2014.

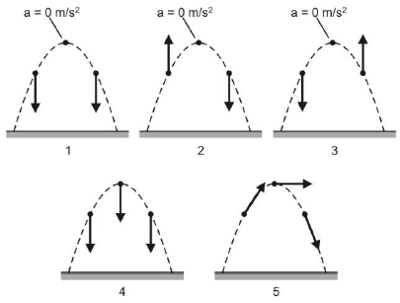

Cada figura abaixo mostra três pontos ao longo do trajeto de um projétil. O ponto de lançamento está à esquerda de cada desenho. Qual figura representa corretamente a aceleração do projétil nesses três pontos?
