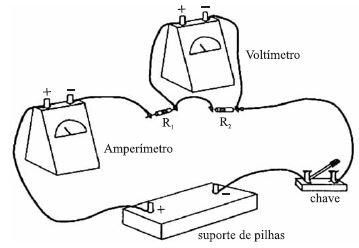

A montagem experimental representada na figura se destina ao estudo de um circuito elétrico simples.
a) Usando símbolos convencionais para cada componente, represente esquematicamente esse circuito no caderno de respostas.
b) Sabendo que R1 = 100 Ω e R2 = 200 Ω e que no suporte de pilhas são colocadas duas pilhas em série, de força eletromotriz 1,5 V cada, determine as leituras no amperímetro e no voltímetro quando a chave é fechada. (Admita que as resistências internas das pilhas, dos fios de ligação e dos medidores não interferem nessas leituras.)
