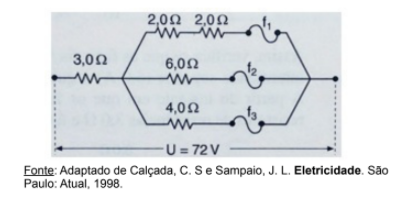

A figura abaixo mostra um circuito com associação de resistores submetido a uma ddp de 72V. Nesse circuito existem os fusíveis f₁, f₂ e f₃ . Sabe-se que os valores máximos de corrente suportados por esses resistores são, respectivamente, 5A, 10A e 5A. Suponha que a tensão de 72V seja aplicada à associação e mantida enquanto houver possiblidade de circulação de corrente no circuito, ou seja, caso um dos fusíveis se queime, a ddp do circuito continua existindo e ocorre redistribuição
