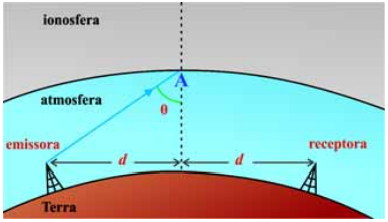

Na parte superior da atmosfera, a partir de 50-60 km de altitude, encontra-se uma região ionizada, chamada de ionosfera, onde existe grande quantidade de íons gerados pela influência da radiação de partículas cósmicas e solares. Essas partículas carregadas formam um plasma ionosférico, que interfere na propagação de ondas de rádio. A figura a seguir mostra, de forma simplificada, uma antena emissora de ondas de rádio que atingem a ionosfera no ponto A. A figura também mostra uma antena receptora equidistante da emissora com relação ao ponto A.

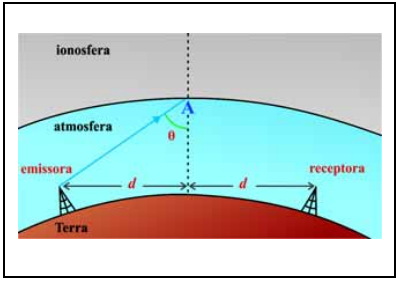

Considerando a situação em que se registrem, no receptor, ondas refletidas pela ionosfera, sendo os ângulos de incidência das ondas de rádio inferiores ao ângulo de reflexão interna total (ângulo crítico), esboce, na figura abaixo, vetores que indiquem a direção e o sentido de raios refletidos e refratados da onda de rádio no ponto A, na interface entre a atmosfera e a ionosfera.
