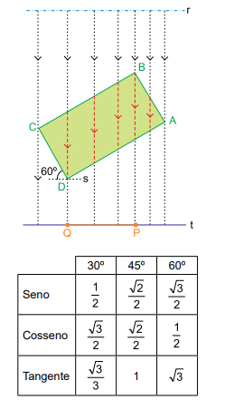

A figura representa, de forma simplificada e em duas dimensões, o princípio de funcionamento do aparelho de tomografia computadorizada. Nessa representação, r, s e t são retas paralelas. As linhas verticais tracejadas são perpendiculares a r e representam feixes de radiação que partem, simultaneamente e com mesmas velocidades, de r em direção a t.
O retângulo ABCD representa um corpo, que é atravessado pelos feixes de radiação, sem que eles sofram desvios de direção e sentido. Durante o tempo em que os feixes atravessam o corpo, suas velocidades continuam sendo iguais e constantes, porém menores do que antes de atravessá-lo.
Depois que atravessam o corpo, os feixes retomam a mesma velocidade inicial de partida de r e, quando atingem t, produzem um registro que será convertido em imagem.
Admitindo que AB = 3 cm e BC = 3√3cm, a medida do segmento indicado por
, em centímetros, é igual a
, em centímetros, é igual a
