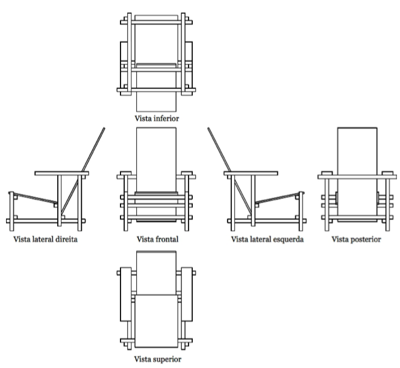

Abaixo são apresentadas seis vistas ortográficas da cadeira concebida pelo arquiteto holandês Gerrit Thomas Rietveld¹. Sobre a estrutura da cadeira estão presos dois planos, que formam o assento e o encosto.
Figura 1. Representação em vistas da Cadeira vermelha e azul de Gerrit Rietveld.
Desenhe à mão livre uma vista em perspectiva que mostre todos os elementos da estrutura da cadeira, incluindo os apoios para os braços, mas sem os planos que formam o encosto e o assento. No mesmo desenho, identifique cada uma das peças com números de 1 a n, de tal modo que as peças de mesmo tamanho sejam indicadas por um mesmo número correspondente.
Técnica: desenho à mão livre.
¹ Gerrit Thomas Rietveld (1888–1964) nasceu Utrecht (Holanda), em 24 de junho de 1888. Foi arquiteto e designer de produção de mobiliário. Em 1917, influenciado pelo movimento artístico Neoplasticismo, desenha a Cadeira Vermelha e Azul. A partir de 1919, passa a ser um membro importante deste mesmo movimento, contribuindo para a revista De Stijl. Em 1924 projetou a Residência Schröder, localizada em sua cidade natal ‐ um marco da arquitetura moderna e representação perfeita das ideias e conceitos defendidos por De Stijl.
